汽車充電槍控制盒作為新能源汽車領域的產品之一，在生產時，廠家更多的會關注到它的穩定性和安全性，并為其進行氣密性檢測，這也是保障消費者使用安全的一項重要指標之一。海瑞思測控在對新能源汽車領域的氣密性檢測提供了不少成熟的解決方案，在檢測技術上也取得了重大的突破。本次我們將分享新能源汽車充電槍控制盒的氣密性測試案例給大家做參考，希望能對大家有所幫助。

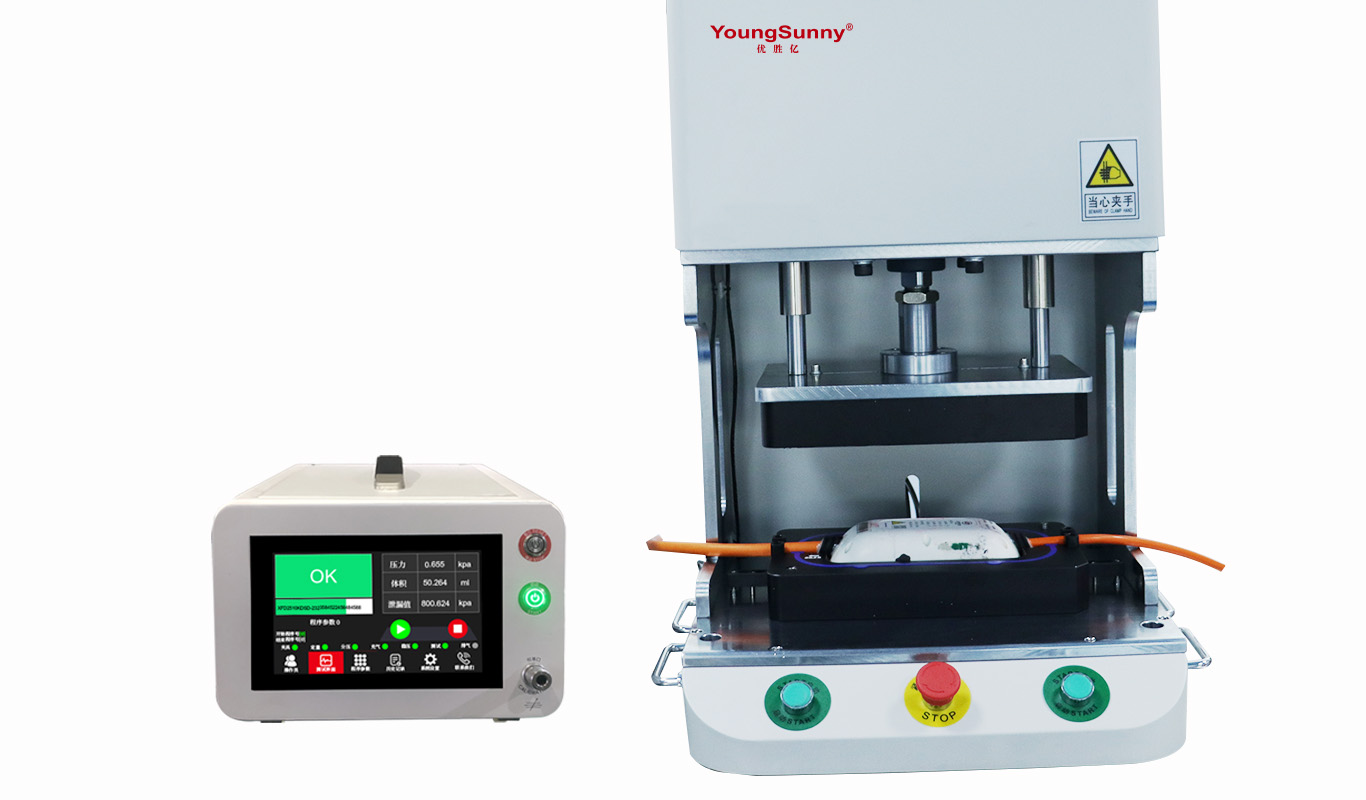

（汽車充電槍控制盒的氣密性檢測儀）
一、 汽車充電槍控制盒的檢測難點展示
1. 本次進行氣密性測試的充電槍控制盒整體呈規則的形狀，用黑色的防水性殼料進行包裹，前后兩端是連接外部器件的線材，整體的精密程度較高；

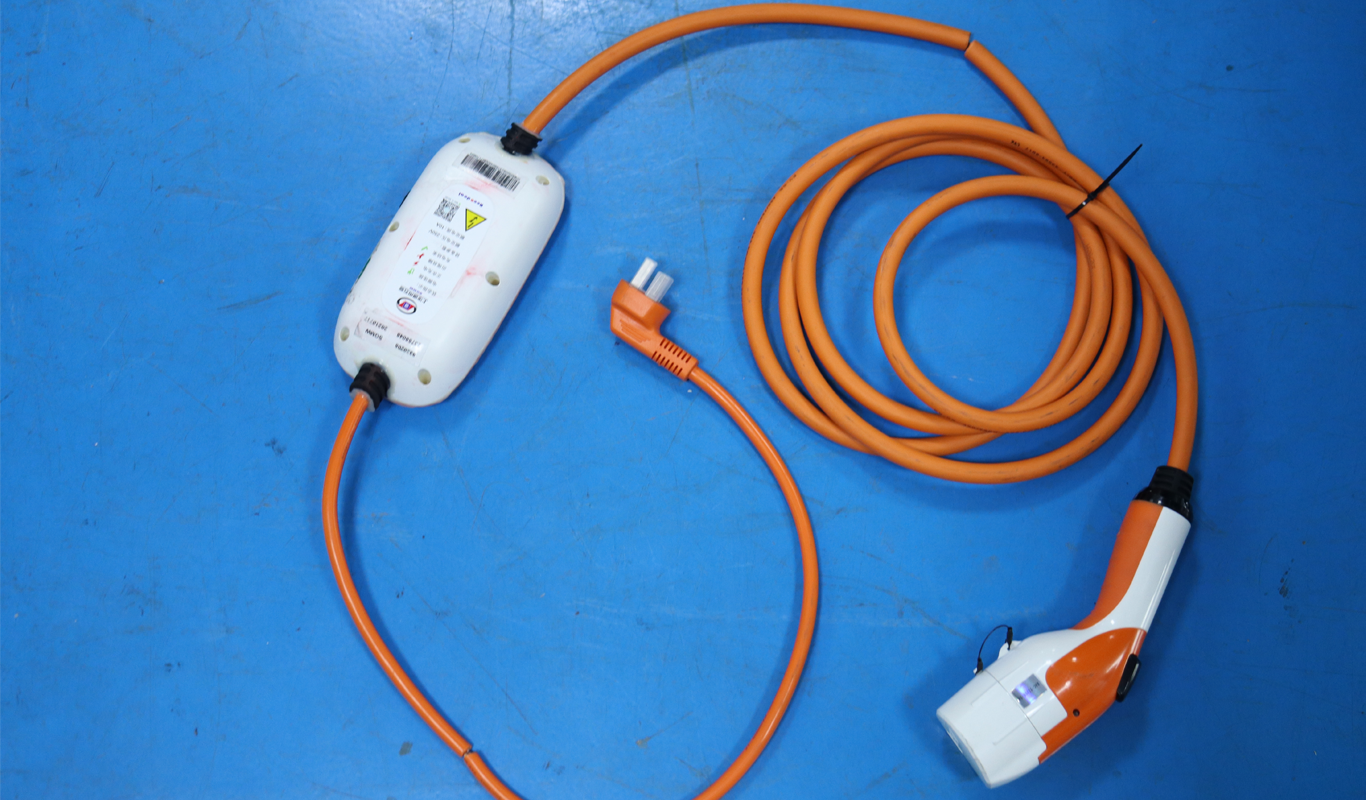

（汽車充電槍控制盒）
2. 由于該儀器的精密程度較高，前后兩端的線材使檢測時并無法進行整體的固定檢測，對直接檢測不利，無法很好的通過氣體的泄露值判斷充電槍控制盒的氣密性。
二、 汽車充電槍控制盒的氣密性檢測過程展示
1. 針對充電槍控制盒的特殊外形，海瑞思特意定制了專門的模具，整個模具是按照充電槍控制盒的整體外形進行鑄造的，控制盒放進去之后卡得剛剛好，前后兩端對接線材放在模具前后的凹槽上，這樣在檢測時上下模具進行閉合就能夠形成密閉的空間；

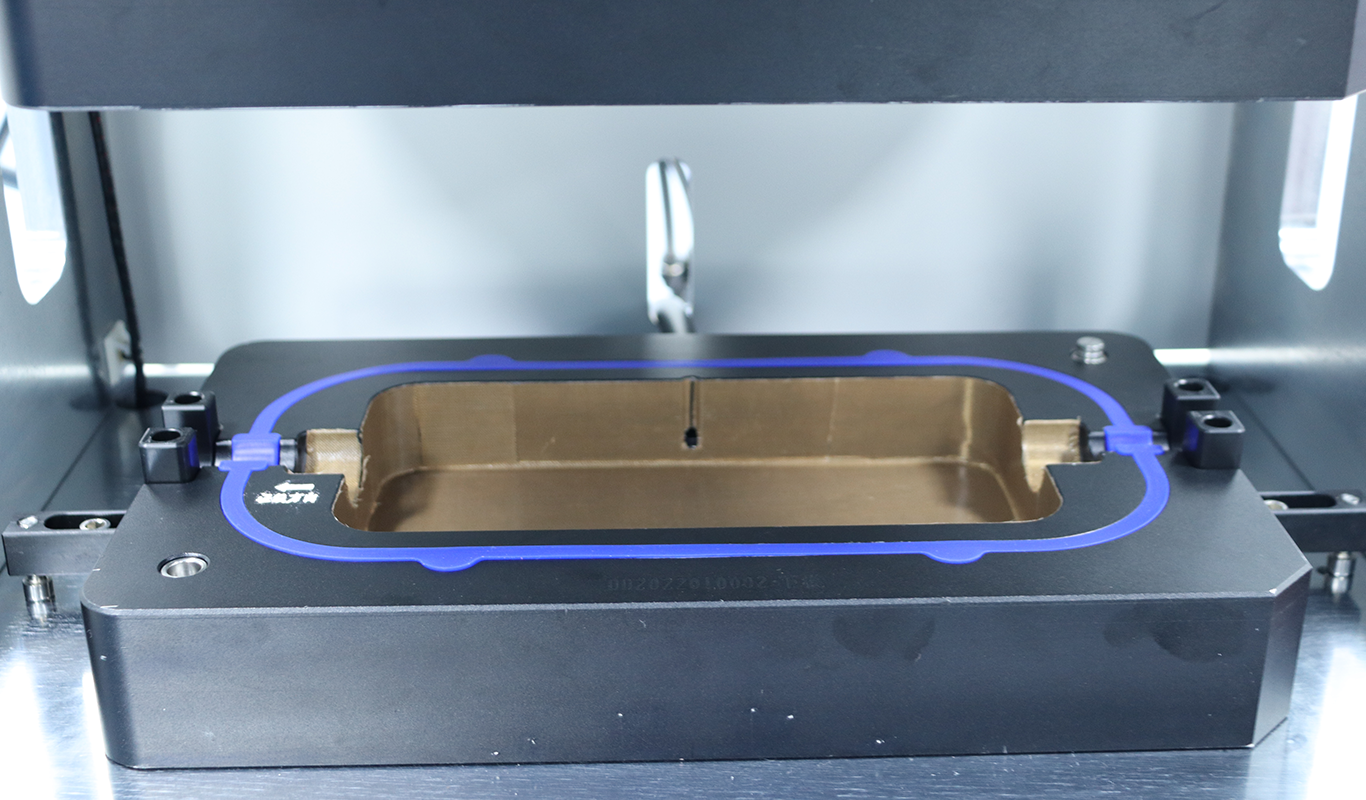

（汽車充電槍控制盒的氣密性檢測模具細節）

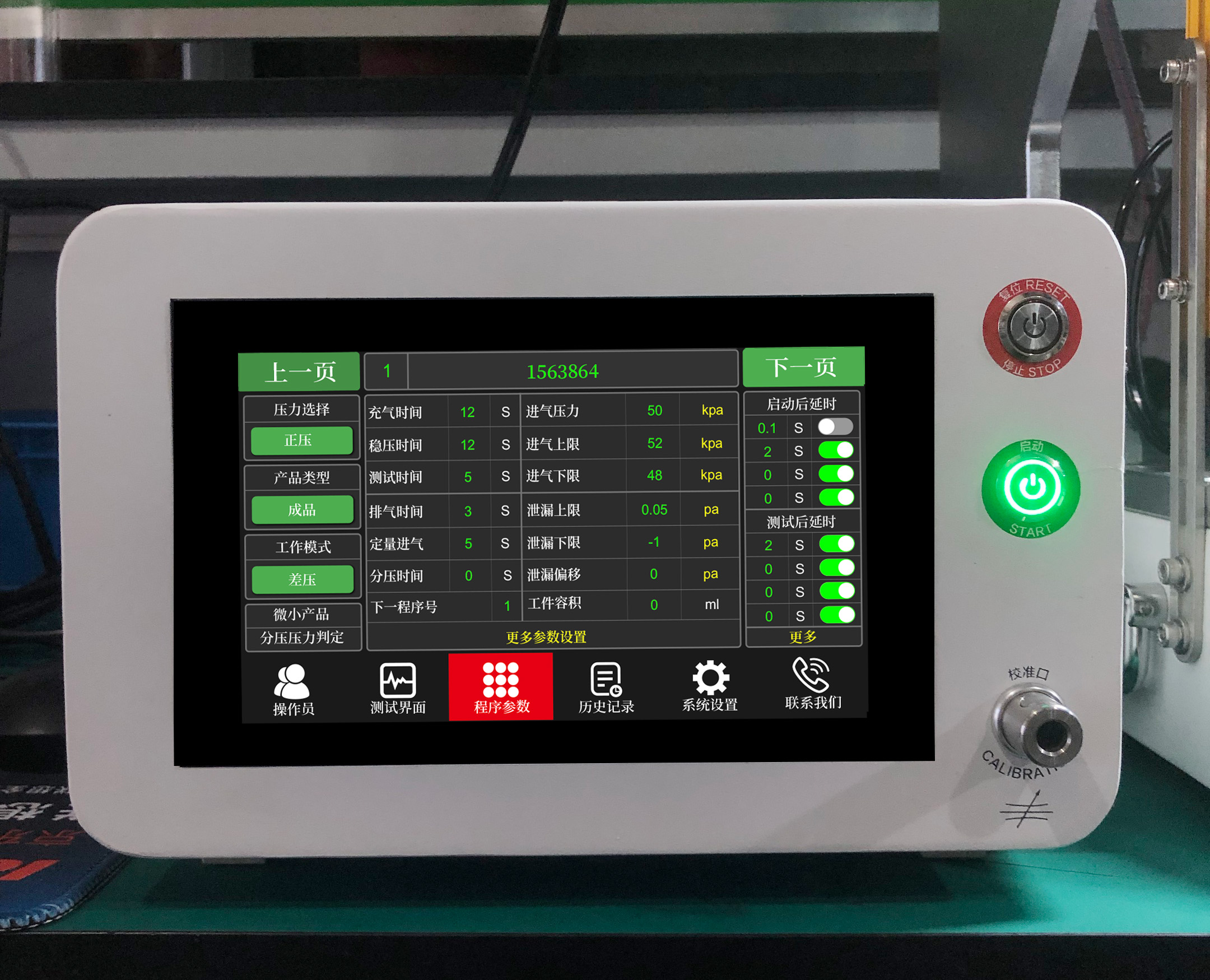

2. 將充電槍控制盒放入到工裝模具中，與我們的儀器連接，儀器內部有一個閥島、儲氣罐等部件及我們設定好的程序，通過連接后，按下啟動鍵。此時，上下模具開始閉合，往模具內部充入不含雜質的干凈氣體，儀器顯示屏?xí)ㄟ^模具內部的氣體飽和度進行判斷控制盒的密封程度。

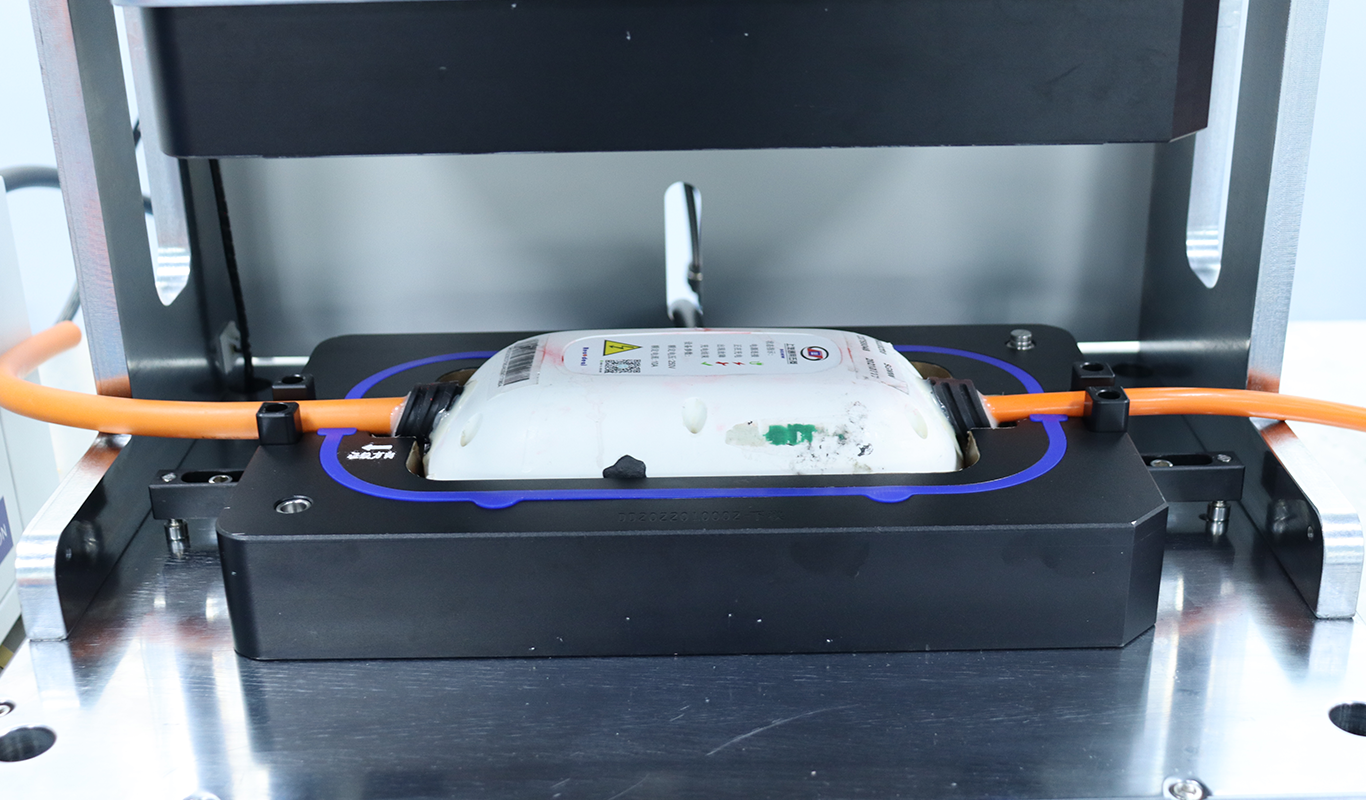

（汽車充電槍控制盒的氣密性檢測細節展示）
3. 如果充電槍控制盒是不密封的，出現漏氣的現象，這時儀器中泄漏值顯示數據也越來越大，同時壓力值下降。這時候就能夠判定充電槍控制盒是否漏氣，儀器測試結果也會顯示出NG，意味氣密檢測不通過。如果測試的控制盒不漏氣，充氣后工裝模具里面的氣體就會處于恒定的狀態，儀器上面所顯示的壓力值與泄漏值也是穩定的，儀器測試結果則顯示OK字樣，表示氣密性檢測通過。
三、 汽車充電槍控制盒的氣密性檢測儀參數
該版權歸海瑞思測控技術所有，禁止進行轉載與偽原創，如有違反后果自負。
